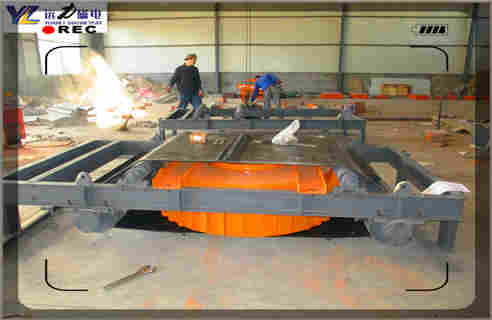

RCDD系列干式自卸式電磁除鐵器

RCDD系列干式自卸電磁除鐵器可清除混雜在散狀非磁性物料中的鐵磁性物品。其內部采用電工專用樹脂澆注，自冷式全密封結構，具有磁透深度大，吸力強等特點。它一般安裝于皮帶輸送機的頭部和中部。將混雜在物料中的鐵件吸起后由卸鐵皮帶拋出，達到自動清除的目的，并能有效地防止輸送機皮帶縱向劃裂，保護破碎機、研磨機等正常工作。所以該系列除鐵器廣泛應用了于水泥、電力、礦山、冶金、建材、化工等行業。

一、RCDD系列干式自卸式電磁除鐵器結構

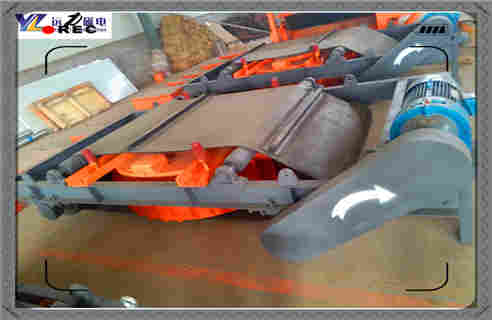

RCDD系列干式自卸電磁除鐵器由除鐵器本體和卸鐵機構兩部分組成。卸鐵機構由機架、擺線針輪減速機(以下簡稱減速電機)、主從動滾筒、托輥、皮帶輪(或鏈輪)、三角帶(或皮帶輪)和裝有刮板的卸鐵皮帶組成。

二、RCDD系列干式自卸式電磁除鐵器工作原理

除鐵器接通電源后，勵磁系統產生了強大的磁場，當輸送機上的散狀物料經過除鐵器下方時，混雜在物料中的鐵磁性雜物，在磁場力作用下被吸起，由運行的卸鐵皮帶連續拋出，當物料脫離磁場范圍外，鐵磁性雜物在重力作用下掉入集鐵箱中。

三、RCDD系列干式自卸式電磁除鐵器安裝

1.安裝前先檢查電磁除鐵器的線圈絕緣電阻應不低于lOMΩ，如因受潮絕緣電阻下降，應檢查處理，達到使用要求后，方準使用。

2.檢查除鐵器吊掛裝置是否牢固，若無問題則可進行安裝。

3.安裝方式：除鐵器有兩種安裝方式，

(1)傾斜安裝

安裝在皮帶機頭，當帶速較快時(大于2m/s)，除鐵器可安裝在滾筒前位置，當帶速較慢時(小于2m/s)除鐵器位置要后移，以靠近滾筒(滾筒宜采用非導磁材料)。

兩種吊裝方式:

·QX—A式吊裝 四條鏈索掛在雙軌或單軌行走小車上

·QX—B式吊裝 四條拉桿分別吊在四個固定吊點上

磁芯中心線與皮帶機滾筒中心間距S的選定：S與滾筒R、皮帶機線速度、物料性質、粘度，還與除鐵器傾角、H等諸多因素有關。

一般S=R(+300/-200) 傾斜角度5°～15°左右。

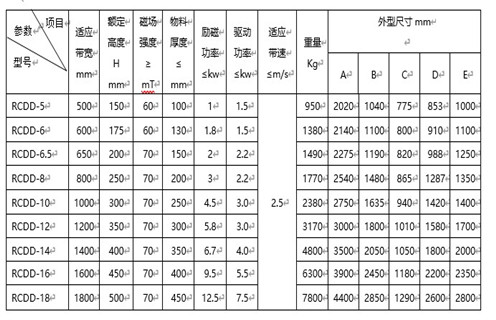

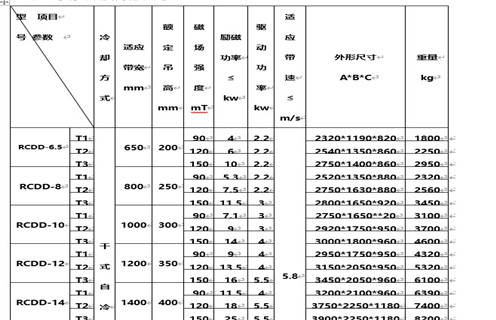

四、RCDD系列干式自卸式電磁除鐵器參數

五、RCDD系列干式自卸式電磁除鐵器安裝調試

1.檢查減速電機的電氣絕緣性能，達到要求后方可通電試運轉。

2.除鐵器運行前用兆歐表，測量繞組對磁體外殼的絕緣電阻其值應不小于10MΩ，檢查勵磁繞組的接線是否正確可靠，無誤后方準使用。

3.安裝后，對于RCDD-3至RCDD-6型號，首先將電源控制柜可調電位器調至最小位置，然后打開電源開關調電位器至額定值，連續通電;對于RCDD-6.5以上型號采用變壓器抽頭方法調節，當現場電壓過高或過低時，可采用調換抽頭的方法調節工作電源。

4.經常觀察電壓表、電流表之讀數是否正常，不得超過其額定值。

5.卸鐵皮帶的跑偏調整

卸鐵皮帶向前進方向右側跑偏(見圖四)調整方法：將兩側的軸承調節裝置均等地調節，使從動滾筒與皮帶前進方向成直角，然后在皮帶跑偏側使滾筒端向前進方向移動距離，或者使皮帶跑偏側對面滾筒后退一段距離。

卸鐵皮帶向前進方向左側跑偏(見圖五)調整方法。與圖四相同。可使左側的滾筒端按同樣尺寸向后方向移動，也可使右側的滾筒前移同樣尺寸，然后用軸承調整裝置進行微調。

6.卸鐵皮帶空運行0.5～1小時后，若各部無異常聲音，方可投入正常使用，有問題必須排查處理。

7.當待料試車后，要觀看其吸鐵效果，若不佳，應前后移動除鐵器，直至達到最佳效果為止，以及調整吊高距離。
