永磁自卸式除鐵器說明書

RCYD系列永磁自卸式除鐵器可清除混雜在散狀非磁性物料中的鐵磁性物品。它一般安裝在皮帶輸送機的頭部或中部。將混雜在物料中的鐵件吸起后由卸鐵皮帶拋出。達到自動清除的目的。并能有效地防止輸送機皮帶縱向劃裂，保護破碎機、研磨機等正常工作。所以該系列除鐵器廣泛應用于電力、礦山、冶金、建材、選煤、化工等行業。

一、永磁自卸式除鐵器產品的結構特點

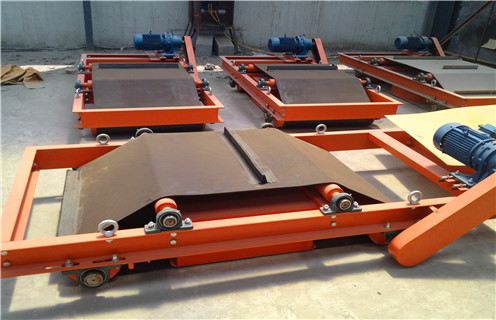

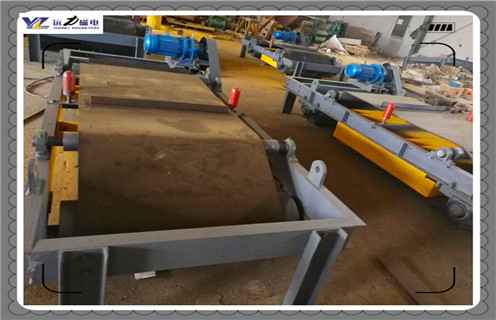

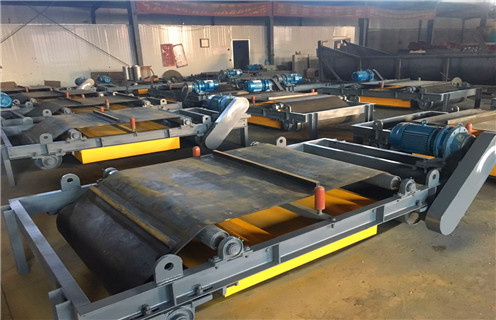

RCYD系列永磁自卸式除鐵器由除鐵器本體和卸鐵機構兩部分組成。除鐵器本體磁路設計合理、磁場強度高、磁透深度大，故適合料層較厚的場合除鐵。

卸鐵機構由機架、擺線針輪減速機(以下簡稱減速電機)、主從動滾筒。托輥、鏈輪、鏈條和裝有卸鐵刮板的卸鐵皮帶組成。卸鐵皮帶的松緊和跑偏的調整可在不停機的情況下利用軸承調節裝置進行。

二、永磁自卸式除鐵器卸鐵皮帶的更換

1.松開皮帶輪護罩螺栓，取下護罩及鏈條。

2.松開主從動滾筒軸承座安裝螺栓，從機架上取下皮帶輪，機架上方的托輥也一并取下。

3.松開除鐵器本體安裝螺栓，從架上機取下本體，接著便開始安裝新皮帶(非磁性刮板應先裝好，緊固并焊接止動)，請注意刮板方向和卸鐵皮帶運行方向一致。

4.在地上放好二根寬木板，將卸鐵皮帶置于其上。

5.向上卷起卸鐵皮帶一邊，將除鐵器本體和主從動滾筒插入皮帶內(用吊車吊裝)。

6.將機架吊到除鐵器本體上方，并用螺栓將本體緊固在機架上。

7.將主從、動滾筒和托輥找正后固定在機架上。請注意：主從、動滾筒的平行度以及與臺架內側間隙大小相同。

8.裝好鏈條，調節好鏈條及皮帶的松緊程度，蓋上護罩。

9.檢查所有螺栓確認已緊固好后，啟動減速電機。若卸鐵皮帶出現跑偏現象。則按六.5項進行調整。
