RCDC系列風冷自卸式電磁除鐵器

RCDC系列風冷自卸式電磁除鐵器，RCDC系列風冷自卸式電磁除鐵器是一種用于清除散狀非磁性物料中鐵件的電磁設備，一般安裝于皮帶輸送機的頭部或中部。通電產生的強大磁力將混雜在物料中的鐵件吸起后由卸鐵皮帶拋出，達到自動清除的目的，并能有效地防止輸送機皮帶縱向劃裂，保護破碎機、研磨機等正常工作.所以該系列除鐵器廣泛應用于電力、礦山、冶金、建材、選煤、化工等部門。

一、RCDC系列風冷自卸式電磁除鐵器結構特點

1、RCDC系列風冷自卸式電磁除鐵器由本體和卸鐵機構兩部分組成。

2、除鐵器本體磁路設計合理，磁場強度高、透磁深度大，故適合料層較厚的場合除鐵。線圈在制造過程中經真空干燥等特殊工藝處理，所以能有效地防止粉塵和有害氣體對線圈侵蝕，對環境和氣候的適應性強，使用壽命長。

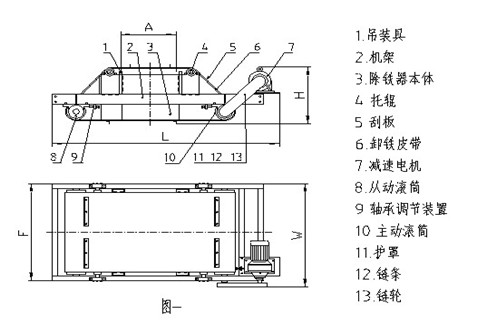

3、卸鐵機構由臺架、擺線針輪減速機(以下簡稱減速電機)、主 從動皮帶輪、托輥、鏈輪、鏈條和裝有刮板的卸鐵皮帶組成。卸鐵皮帶的松緊和跑偏的調整可在不停機情況下利用軸承調節裝置進行。其結構如圖一所示。

二、RCDC系列風冷自卸式電磁除鐵器安裝與調整

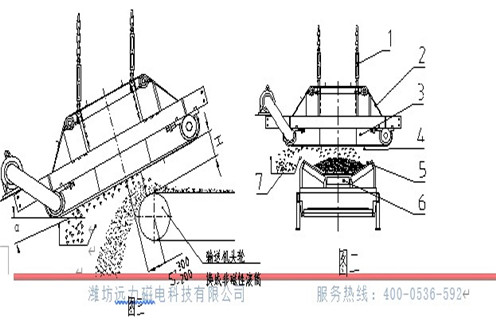

1、當除鐵器裝于輸送帶中部時，兩托輥間的距離必須大于除鐵器本體寬度，否則須將一組托輥更換為非磁性托輥。為提高除鐵效果應在除鐵器下方安裝一個非磁性平托輥，并使其高于其他托輥50-150mm(見圖四)。

2.檢查除鐵器本體及減速電機的電氣性能(線圈電阻及絕緣電阻)，若無問題則可進行安裝。

除鐵器機架上有四個吊耳可供安裝使用(見圖一)，吊具應有足夠的強度，并可調節懸掛高度。

3.安裝除鐵器時應盡可能地使減速機的工作位置處于水平放置，如需傾斜時最大傾斜角一般應小于15°，且輸出軸軸伸端向下，超過15°時應采取措施保證潤滑充足和防止漏油。

4.當輸送物料中鐵件很少時，為節約能源，可配用金屬探測儀(見圖四)，只有在鐵件通過時金屬探測儀發出信號，除鐵器才工作。一旦探測儀發生故障又可切換成連續除鐵形式。

5.卸鐵皮帶的跑偏和調整

檢查卸鐵皮帶，若有跑偏現象可進行調整：

a.卸鐵皮帶向前進方向右側跑偏(見圖五)調整方法：將兩側的軸承調節裝置均等地調節，使從動皮帶輪與皮帶前進方向成直角，然后在皮帶跑偏處調節。
