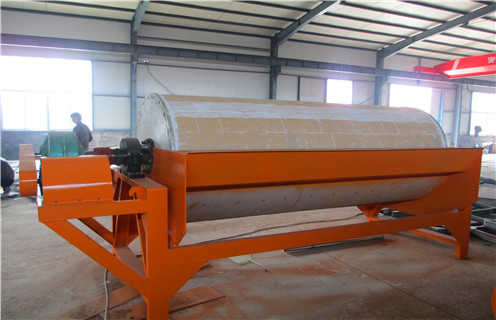

鐵礦磁選機幾個需要解決的問題

一、濰坊磁選設(shè)備廠家為您介紹鐵礦磁選機幾個問題的解決方法。

1、鐵礦磁選機在應(yīng)用中存在的問題

(1)我國鐵礦由于貧礦多(占總儲量的97.5%)和伴(共)生礦多(占總儲量的1/3)，礦石的硬度比較大，磁選機的磁滾筒筒皮不斷的受到0～15 以下顆粒狀鐵礦石的沖擊，磨損嚴重，經(jīng)常發(fā)生磁滾筒筒皮磨破的現(xiàn)象。一旦筒皮磨漏，礦漿進入磁滾筒，吸附在磁系表面導(dǎo)致筒皮與磁系之間抱死，或礦漿進入到軸承中導(dǎo)致軸承損壞，致使整臺設(shè)備毀壞。

(2)磁系中一般采用鍶鐵氧體磁鋼和釹鐵硼磁鋼。其中釹鐵硼磁鋼化學(xué)穩(wěn)定性較差，在磁滾筒內(nèi)潮濕的空氣中，易出現(xiàn)表面氧化逐步分層剝落的現(xiàn)象。鍶鐵氧體化學(xué)穩(wěn)定性良好，鍶鐵氧體磁鋼一般用環(huán)氧樹脂粘結(jié)成磁組固定在磁系中，也存在磁塊易脫落現(xiàn)象。所以無論是鍶鐵氧體磁鋼還是釹鐵硼磁鋼均有必要進行固定。

2、鐵礦磁選機需要解決措施

(1)筒皮磨損防護。加筒體防護層是對永磁式磁選機筒體的一種加固，是延長筒皮壽命的最有效方法，既耐磨，又更換方便。采用了耐磨橡膠覆層、不銹鋼板、PU覆層、PVC覆層防治層進行試驗。通過試驗結(jié)果比較，采用了PVC覆層包裹筒皮、膠粘劑粘結(jié)PVC覆層，可大大提高了筒皮的使用壽命。

(2)磁系固定。采用了玻璃絲帶涂刷環(huán)氧樹脂、鐵質(zhì)包裝帶、不銹鋼板對磁系整體進行了包裹試驗。根據(jù)試驗結(jié)果，采用了0.5厚度的Cr18N19Ti不銹鋼板包裹磁系。不銹鋼板兩端接頭用薄板夾住并用螺栓加以固定，最后用螺栓連接，調(diào)節(jié)漲緊度。這樣不但對磁系表面磁場影響小，而且對磁系有足夠強的包裹漲緊力，效果顯著。采用此方法后從未發(fā)生過磁塊脫落的情況，徹底解決了磁系固定的問題。
